一、適用范圍
取石鉗適用范圍：用于鉗取異物。
二、組成
產品由頭部、桿部和手柄組成，頭部為一對帶鉗喙的葉片。采用不銹鋼材料制成。
表1 產品組成
|
NO |
系列 |
組件名稱/型號 |
產品組成特點 |
|
|
1 |
H0型 |
取石鉗 |
H065.800 |
取石鉗插入部分最大寬度1.6mm，工作長度550mm，鉗頭最大張開幅度80°。 |
|
2 |
取石鉗 |
H025.800 |
取石鉗插入部分最大寬度1.2mm，工作長度550mm，鉗頭最大張開幅度80°。 |
|
|
3 |
取石鉗 |
H064.800 |
取石鉗插入部分最大寬度1.6mm，工作長度450mm，鉗頭最大張開幅度80°。 |
|
|
4 |
取石鉗 |
H024.800 |
取石鉗插入部分最大寬度1.2mm，工作長度450mm，鉗頭最大張開幅度80°。 |
|

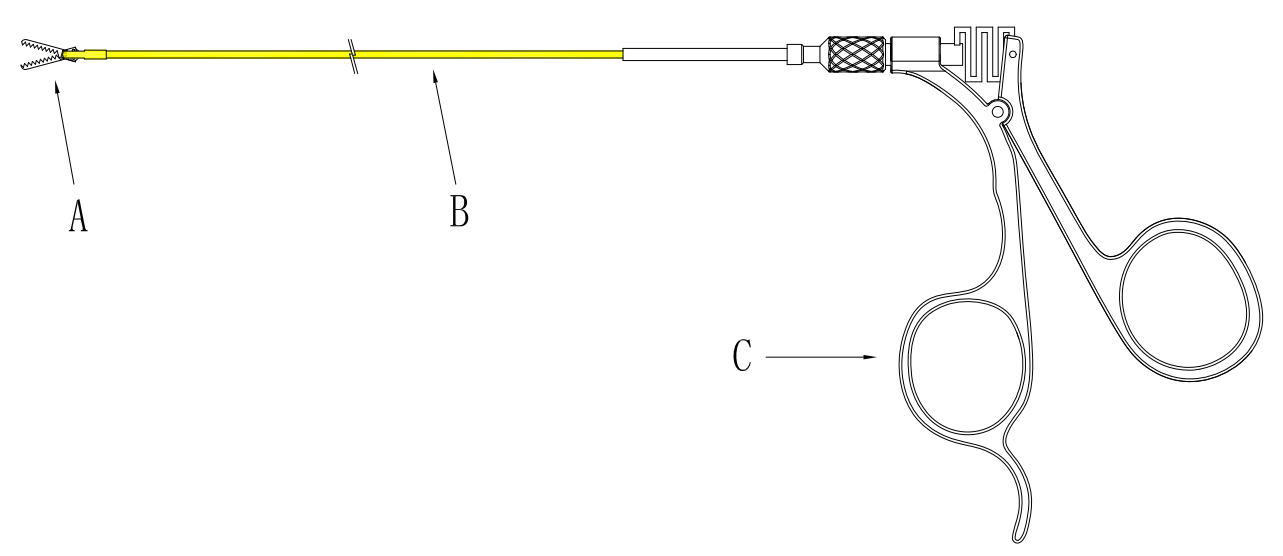

圖1 取石鉗外形結構示意圖
表2 取石鉗外形結構示意圖符號說明
|
NO |
符號 |
含義 |
備注 |
|
1 |
a |
頭部 |
鉗頭最大張開幅度 |
|
2 |
b |
桿部 |
填充部分為工作管長度 |
|
3 |
c |
手柄 |
操作部位 |
三：主要技術指標（見表3、4）：
表3 外形尺寸
|
型號 |
插入部分最大寬度 |
工作管長度 |
鉗頭最大張開幅度 |
|
|
H0系列 |
H065.800 |
1.6mm |
550mm |
80° |
|
H025.800 |
1.2mm |
550mm |
80° |
|
|
H064.800 |
1.6mm |
450mm |
80° |
|
|
H024.800 |
1.2mm |
450mm |
80° |
|
表4 識別和參數
|
序號 |
內容 |
|
1.外觀 |
除特殊目的外，外表面不應有毛刺等可能引起的傷害存在。 |
|
2.尺寸 |
2.1 插入部分最大寬度 H065.800、H064.800 插入部分最大寬度Φ ≤1.6mm； H025.800、H024.800 插入部分最大寬度Φ ≤1.2mm。 實測值不得大于標稱值。 2.2工作長度 H065.800、H025.800 工作長度 L= 550mm，允差±3%； H064.800、H024.800 工作長度 L= 450mm ,允差±3%。 2.3 鉗頭最大張開幅度 H065.800，H025.800，H064.800，H024.800鉗頭最大張開幅度為80°，允差±20%。 |
|
3.使用性能 |
3.1開合性能 鉗頭開合應順利 ，鉗桿在開合時不得有干擾使用者使用的晃動。 3.2夾持力 應有一定的夾持力 。 3.3 彈性和牢固 不得出現扭曲、開裂或其他永久性變形。 3.4 鉗頭齒形 抓取鉗鉗頭齒形的排布應符合設計要求，并且齒型清晰、對位準確、嚙合到位。 3.5承受反復操作性能 能承受反復操作 20次不破損 、斷裂。 |
|
4.耐腐蝕性 |
取石鉗的耐腐蝕性要求應符合YY/T0149-2006中沸水實驗法的試驗評價為“a級：無任何腐蝕痕跡”。 |
